產品編號：SIZP…N?4.83～19.05
滑動磨擦副：鋼/PTFE 塑料
產品特點：自潤滑組裝桿端關節軸承是由桿端體、內圈和PTFE塑料組成，桿端體材料是碳鋼，表面鍍鋅，無需潤滑；內圈材料是軸承鋼，淬火，球面鍍硬鉻。
使用溫度范圍：－40℃～＋75℃

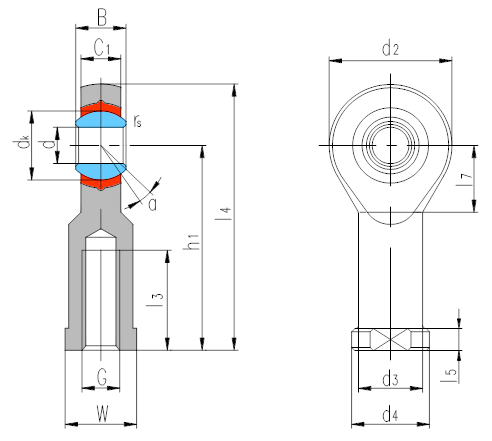

軸 承 型 號 Bearing number 外 形 尺 寸 Dimensions mm/inch 額定載荷 Load ratings kN 重量 Weight ≈kg d B dK C1 max d2 G UNF-2B h1 l3 min l4 l5 l7 W d3 d4 rs min α? ≈ 動載荷 Dynamic 靜載荷 Static SIZP4N 4.83 7.92 11.1 6.35 15.88 10-32 26.97 14.27 34.93 4.75 9 7.92 7.54 10.31 0.3 10 3.3 5.38 0.015 0.19 0.312 0.437 0.25 0.625 1.062 0.562 1.375 0.187 0.354 0.312 0.297 0.406 0.012 SIZP6N 6.35 9.53 12.7 7.14 19.05 1/4-28 33.32 19.05 42.85 4.75 10.5 9.53 9.15 11.91 0.3 13 6.8 10.9 0.025 0.25 0.375 0.5 0.281 0.75 1.312 0.75 1.687 0.187 0.413 0.375 0.36 0.469 0.012 SIZP7N 7.94 11.10 15.88 8.74 22.23 5/16-24 34.93 19.05 46.02 4.75 11.7 11.1 10.72 12.70 0.3 10 7.6 12.2 0.036 0.3125 0.437 0.625 0.344 0.875 1.375 0.75 1.812 0.187 0.461 0.437 0.422 0.5 0.012 SIZP9N 9.53 12.70 18.26 10.31 25.40 3/8-24 41.28 23.80 53.98 6.35 12.3 14.27 13.89 17.45 0.6 9 11.9 18.2 0.061 0.375 0.5 0.719 0.406 1 1.625 0.937 2.125 0.25 0.484 0.562 0.547 0.687 0.024 SIZP11N 11.11 14.27 20.62 11.1 28.58 7/16-20 46.02 26.97 60.33 6.35 14 15.88 15.49 19.05 0.6 11 17.4 23.8 0.081 0.4375 0.562 0.812 0.437 1.125 1.812 1.062 2.375 0.25 0.551 0.625 0.61 0.75 0.024 SIZP12N 12.7 15.88 23.81 12.7 33.32 1/2-20 53.98 30.15 70.64 6.35 16.2 19.05 18.67 22.23 0.6 9 19.9 28.6 0.133 0.5 0.625 0.937 0.5 1.312 2.125 1.187 2.781 0.25 0.638 0.75 0.735 0.875 0.024 SIZP15N 15.88 19.05 28.58 14.27 38.10 5/8-18 63.50 38.10 82.55 7.92 18.2 22.23 21.84 25.40 0.6 11 22.9 36.9 0.190 0.625 0.75 1.125 0.562 1.5 2.5 1.5 3.25 0.312 0.717 0.875 0.86 1 0.024 SIZP19N 19.05 22.23 33.32 17.45 44.45 3/4-16 73.03 44.45 95.25 7.92 20.9 25.4 25.02 28.58 0.6 10 30.2 48.5 0.285 0.75 0.875 1.312 0.687 1.75 2.875 1.75 3.75 0.312 0.823 1 0.985 1.125 0.024
可提供不同螺紋精度要求的桿端關節軸承。
若是左旋螺紋，軸承型號和螺紋標記需加“L”和“LH”，例如：SILZP12N 1/2-20UNF-2BLH。
